VMS-H高精度影像测量仪(手动型)

更新:2020-12-10 15:20:44      点击:
  • 品牌:   力坚
  • 型号:   VMS-H系列
  • 在线订购
产品介绍

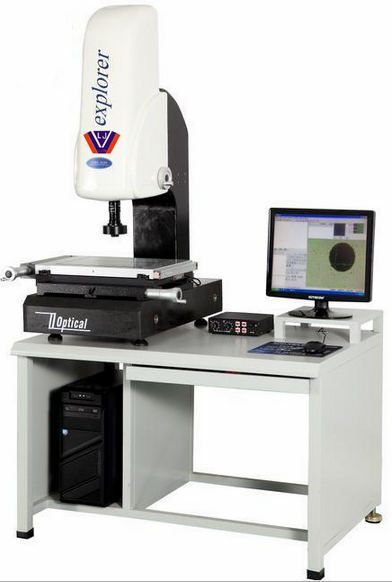

产品型号:VMS高端手动测量仪系列(二次元)

手动测量仪(二次元)是一款高配置低价格的测量设备,该仪器以二维坐标测量为主,包括点,线,圆,圆弧,矩形等几何元素和零件的长度,角度,轮廓外形,表面形状等。也可做三维辅助测量,如台阶的高度,孔深度,面的平面度等。广泛用于机械,电子,仪表,塑胶,五金等行业。

产品特点:
1.高精度高强度机台:00级大理石底座/立柱/工作台,精度高,稳定性好。

2.XYZ 三轴进口精密级V型导轨/进口光轴传动系统,寿命长,稳定性好。

3.高精度光栅尺0.5um

4.WM连续变倍光学镜头,不同定格不同放大倍数,无需变倍校正。

5.高清日本SONY CCD相机,高品质的测量画面。

6.辅助对焦测量,光学测高测平面度,可加装英国RENISHAW接触式探针。

7.表面光源,LED轮廓光源,同轴光源。可选配程控三环八区光源。

8.激光指示器指示测量位置,快速定位,方便测量。

9.可配脚踏开关,方便任意位置操作。


VMS-2010F规格及参数:

规格参数

LJ-VMS-2010F

LJ-VMS-3020F

LJ-VMS-4030F

LJ-VMS-5040F




X/Y轴行程

200MM*100MM

300MM*200MM

400MM*300MM

500MM*400MM


Z轴行程

有效空间245mm,

调焦行程200mm,

工作距离95mm

有效空间245mm,

调焦行程200mm,

工作距离95mm

有效空间245mm,

调焦行程200mm,

工作距离95mm

有效空间245mm,

调焦行程200mm,

工作距离95mm


金属台面尺寸

350MM*220MM

450MM*350MM

550MM*450MM

700MM*600MM


玻璃台面尺寸

230MM*130MM

330MM*230MM

430MM*330MM

530MM*430MM


传动型式

X/Y光杆传动,Z轴光轴传动

测量伺服驱动
系统

光学尺分辨率:X/Y/Z轴0.0005MM(0.5UM)

测量精度:≤3UM+L/200 重复精度:≤3UM+L/200

多功能数据处理器可测点、线、圆、角度等

影像系统

摄像机:日本SONY 1/3″CCD 摄像机放大倍率30-230X

连续变倍镜头:NAV高清变倍镜头//连续放大倍率0.7-4.5X
可选配0.5X物镜时,总放大倍率15-115X
可选配2X物镜时,总放大倍率60-460X

光源系统

表面光源与透射光源LED冷光源、寿命长、亮度可调

仪器外形尺寸(L*W*H)

500MM*700MM*1100MM

600MM*750MM*1100MM

700MM*900MM*1150MM

850MM*1050MM*1200MM


仪器重量(KG)

170KG

260KG

300KG

500KG




附件1:仪器选配件

儀器配件

1X鏡筒(標配)              0.5X鏡筒(選配)

變焦鏡

0.7X4.5X                   0.7X4.5X

附加鏡

視頻倍率

物方視場(mm

視頻倍率

物方視場(mm)

工作距離

0.5X()



2X(選)

15X95X

30X190X

60X380X

203.2

101.6

50.8

7.5X48X

15X96X

30X190X

406.4

203.2

10.61.6

175

96

32



附件2:仪器配置表

機型

GH-VMS-4030F

CCD

高分辨率彩色CCD1/3800TVL(日本)

鏡頭

NAV连续变倍高清晰镜头

軟體

VMS測量軟體(含視頻卡、光碟及加密鎖)

光柵尺

高分辩率光栅尺寸0.0005MM

LED光源

LED冷光源长寿命可调光源(LED上光源,程控下光源)

數據處理器

多功能数据集中型处理盒

導軌

台湾高精度V型导轨

鑄件工作臺

整体铸造,多次处理一体工作台

基座及机身

00级大理石





附件3:连接电脑建议配置

配件名稱

品牌/品級

CPU

2.8G双核

內存

2G DDR800

主板

富士康G31MX-K

硬盤

500G

光驅

18XDVD-ROM

機箱電源

金河田8197機箱電源

鍵盤鼠標

金河田光電套裝

顯示器

19吋宽屏液晶











>>>测量软件介绍:附详细软件介绍!

AHB-3D自动测量软件是开发人员结合十余年计量行业及软件工作经验,精心研发的专业的二维测量软件.设计原则是:操作简单,功能强大,稳定可靠,维护方便.主要借鉴了国外知名软件,如美国OGPMeasureMindPlus多传感器软件,及美国的MicroVu公司的测量软件.并结合国内的情况,博采众长,优化组合.精心研制而成.





 WM-3D测量软件主要功能如下:













 B

WM-3D测量软件主要功能如下:



(1) 元素测量:

    能测量12种元素(点、直线、圆、圆弧、椭圆、矩形、槽形、○形环、距离、角度、开云线,闭云线)。

特点:

测量方法多样(自动判别测量、采点测量﹐对比测量、公差对比测量。预置元素),可以满足用户不同需求,大大提高使用的方便性和测量精度。

单点采集方法有多种﹕可鼠标采点,十字线寻边采点,放大采点。

  能测量闭合云线的周长,面积及重心,使用三次插值算法,为目前最准测量云线的方法。

 可以进行框选测量多圆,快速,准确的一次测量多个圆。

 测量的数据可以保存为DXF档,或.BMP图片,及用户程序格式。

(2)  宏测量功能

     宏测量功能就是,将一些测量,构造命令关联到一个按钮上。点击按钮,即开始执行宏测量功能,宏测量功能会自动完成构造动作,减少用户操作鼠标次数,提高工作效率。

要注意的是:宏测量不同于用户程序功能,宏测量不会记录光源,座标位置等测量状态。运行宏测量功能时,也不会移动工作台,打光等。软件提供了16组宏测量功能,用户可以自己编辑宏测量功能按钮的图标。宏测量功能的界面如下:





(3)  自动捕捉测量

     点击,然后用鼠标圆圈去套住工件的边缘,即可自动寻边得到线,圆或者弧.如下图,会自动框住圆.





(4)  元素构造:

元素构造功能强大。WM-3D元素构造提供10种构造法(【平移】、【旋转】、【提取】、【组合】、【平行】、【垂直】、【镜像】、【对称】、【相交】、【相切】)构造几何元素。WM-3D元素构造使得用户轻松应付一些难以测量的元素,从而提高工作效率。

WM-3D构造元素以元素类型为导向。有多种构造结果时,提供各种构造结果以供用户选择。比如:两点构造直线,可以将两点连起来形成一条直线,也可以求这两点的对称线,所以有两种构造方法.软件中会弹出如下界面:





n       选择组合法,点击确定,即将两点连线

n       选择对称法,点确定,即求两点的对称线





(5) 显示结果丰富

对各种元素的测量结果显示﹐其信息量大﹐能满足各种客户的需要。并可设置哪些内容显示,哪些内容不显示﹐也可以单个元素进行单独设置其显示信息。也可对同类元素进行设置,下图是圆元素的显示信息设置对话框



 (6) 能显示光学放大倍率和屏幕放大倍率

    下图中显示了光学放大倍率与屏幕放大倍率,屏幕放大倍率是轴软件自动计算得到的,并能显示一个像素相当于多少mm。



(7) 坐标系统:

可根据图纸建立多重工件座标系。实现各坐标系的座标变换;能方便地实现直角坐标系与极坐标系之间的相互转换;能实现各工件坐标系的存储和调用。下图是建立了两个座标系后的图形.











   建立座标系后,如果选择了十字线旋转功能,十字线会作旋转,指示座标系的旋转方向

(8) 用户程序:

不受限制的用户程序记录、编辑、保存。呼出功能。WM-3D用户程序可以记录﹑编辑所有的用户动作,实现复制测量,大幅提高测量效率。

简易的用户程序教导方式,可复制教导步骤,强大的视觉化编辑功能,方便批量检测。

WM-3D使用教导程序模式记录用户程序。用户在第一次测量工件时,自动记录工件测量的用户程序,记录的用户程序能被保存到电脑以便能再次打开重新运行。

智能型方向指示器,指示下一步要测量的元素的位置,方便用户寻找目标。

可以设置是否在运行用户程序过程中进行自动对焦,在自动测量过程中,可以进行手动测量。

可以重新测量一个元素,以改变其测量方法,也可以编辑修改其测量的倍率,光源,寻边方法等。

下图是通过平移和旋转建立的两个用户程序:





软件提供超差暂停功能和测量失败暂停功能,如果在运行用户程序时,出现测量异常,软件可以智能处理,比如,如果工件动了。会弹出如下对话框,让用户选择







(9) 自动对焦功能

提供精准对焦和快速对焦功能,可以通过对焦测量高度值,或通过自动对焦得到当前的点座标。

(10) 辅助调光

    调光指示器,会指示用户什么时候光强最好﹐避免了因打光所带来的测量误差﹐提高了测量精度和测量效率。



(11)  程控光源

     支持1*85*8区的程控光源。支持全亮,环亮,区亮,段亮控制模式。



( 12 )  多种运动控制模式

     软件提供七种运动的控制模式,方便用户移动工作台,分别为:用操作盒移动工作台,在影像窗口点击鼠标中键,在影像窗口接住右键不放进行移动,在绘图窗口点击鼠标中键,在元素列表窗口选择移到此处,在运动控制窗口区点击鼠标,输入座标值进行移动。下图为输入座标值进行移动.





(13) 图形功能:



    有完善的图形处理和显示功能(缩放、平移、视窗显示、局部放大、全屏显示),使测量结果变得更加形象、直观,便于用户操作。滚动鼠标中键,放大缩小图形,按住中键不放移动鼠标,则移动图形。



(14) 标注功能:

    能直接在绘图区及影像区的元素图形上标注角度、距离、X方向距离、Y方向距离、圆(弧)半径、圆(弧)直径、弧长。使用户一目了然。

影像窗口与画图窗口可以同步显示测量的元素和标注。可以隐藏影像窗口的绘制的图形,可以同步删除,选择影像窗口和2D图形窗口的图形元素。下图为标注两圆的X方向与Y方向距离,及圆的半径



(15) 系统误差修正:

软件带有系统误差修正功能。目前可对座标定位系统误差,垂直度系统误差,Z轴直线度误差,镜头中心偏移进行补偿。对座标定位系统误差的补偿,有线性补偿和区段补偿两种方法可供选用。



   下图为系统误差补偿菜单。









(16) 公差

    完善的尺寸公差计算能力。可设置默认的公差带

    符合国标的形位公差计算能力,能计算形状公差,真直度,圆、弧的真圆度。

位置公差计算包含位置度、平行度、垂直度、倾斜度及同心度﹐对称度。超差能自动报警,并以红色警示。



下图为圆的尺寸公差输入对话框.







(17) DXF档导入编程

     导入DXF档后,软件会提示用户一步一步操作,当建立好工件座标系后,则DXF档导入产生用户程式完成。软件会自动产生名元素的名义值。当运行用户程式时,将产生DXF档与影像贴图对比。



(18) 语言转换:

   现已准备好的“中文简体”、“中文繁体”与“英文”三种屏幕对话语言已能满足绝大多数用户的需求。系统默认的语言与计算机操作系统相一致。用户可通过“参数设置”实现中英文切换。

(19) 报表功能

测量数据可以导出到Excel、Word,AutoCAD,TXT中。

运行用户程序时,可将数据按行或列方式导入到Excel中。

导入到报表中时,可选择是否导出图形和位图。

下图是同一个工件图片,测量五次后,自动导出到Excel中的报表









(20)在线SPC功能

     WM-3D提供独立的,专业的SPC软件﹐进行测量数据的后续处理

测量软件与SPC软件无缝连接﹐测量软件完成测量后,自动将数据导入到SPC数据库﹐不需要人工再输入﹐所有的管制界限的设置全部在测量软件中完成﹐SPC软件无需再设置﹐从而大大提高效率。SPC提供制程用和分析用管制图。提供的管制图有:平均数全距管制图,平均数标准差管制图,中位数全距管制图,个别值与移动平均值管制图,直方图,cpk推移图,规格标准差管制图,制程标准差管制图,标准差比较图,制程建议分析图等。对生成的图形可以利用八大判定规则进行判定。其图表及数据可打印及导入到Excel中。

下图为选择图表类型的对话框。











 (21) 帮助系统

     WM-3D提供完备的帮助系统。帮助不熟悉软件的用户﹐快速掌握软件的使用。













仪器运行环境  (参考)

一、溫度與濕度:

溫度:20-25℃,最佳:22℃

相對濕度:50%-60%,最佳:55%

機房最大溫度變化率:10℃/小時

北部地方氣候乾燥,建議使用加濕器

南方地區氣候潮濕,建議使用去濕器



二、機房散熱量計算:

     保持機房內電腦系統操作于最佳溫度、濕度空間,必須計算電腦房內總散熱量,其中包括機房內機器散熱量總和(燈光普通照明燈可忽略不計)

·人員散熱量:每人平均600BTY/小時

· 未來擴充的設備(略)

· 機房空間散熱量:50BTY/平方英尺



三、空氣含塵量:

   機房應保持清潔,空氣中大於0.5MLXPOV的雜质在每立方英尺不多於45000個,若空氣灰塵過多,很容易造成資源讀寫錯誤及磁片機中磁片或讀寫磁頭毀損。



四、機房顫動度:

    機房內顫動度不得高於0.5T,機房內產生震動的機器避免放置在一起,因顫動將使機器內機械部分、接頭、主機面板接觸部分產生鬆動,而造成機器不正常。



五、電源:

     AC220V/AC110V
